Transductor de parell de reacció per a la calibració de la clau de parell

Model: dst -01

Els sensors de parell de reacció són components crítics en els sistemes de calibració de la clau de parell, proporcionant una mesura precisa del parell aplicat mentre compensen les forces de reacció.

1. Paper en els sistemes de calibració

El transductor de parell de reacció s’integra amb sistemes de calibració amb controls de motor pas a pas, sensors de parell i codificadors per aconseguir -hoFuncionament manual, automàtic o electrònic de rodes de mà

Ho permeten tots doscontrol de llaç obert i de llaç tancat, garantint la precisió de la calibració mitjançant la retroalimentació en temps real

2. Característiques tècniques crítiques

Suport TEDS (IEEE1451.4): Automatitza els paràmetres d'identificació i calibració del sensor, reduint els errors de configuració

Construcció robusta:

Acer inoxidable per a la resistència a la corrosió en entorns industrials

Aliatge d'alumini per a aplicacions lleugeres

Protecció de sobrecàrrega: resisteix un 150% de sobrecàrrega segura i un 300% de sobrecàrrega definitiva

Resiliència ambiental: Ip 65- unitats nominales, resisteix la pols\/entrada d'aigua

3. Integració en fluxos de treball de calibració

Muntatge: Els dissenys de la brida\/de tracció quadrada permeten un acoblament directe amb claus de parell, minimitzant els errors de desalineació

Processament de senyal: Requereix compatibilitat amb:

Circuits de freqüència quadruplicats per a la reducció del soroll

Cables blindats (per exemple, poliuretà\/PVC blinda) per a mesures precises de baix soroll

Compensació de temperatura: Crític per a la deriva en condicions de laboratori\/camp variables

◆ Dimensions:

◆ Funcions i aplicacions

Sensor de parell de reacció per a la calibració de la clau de parell,Sortida 5 ~ 15kHz Senyal de freqüència o senyal de corrent de 4 ~ 20mA, adequat per a la transmissió de llarga distància.

La característica és de mida petita, fàcil d’utilitzar i instal·lar, una forta capacitat anti-interferència de senyal.

El producte és de tipus sense contacte, sense desgast, la velocitat més alta de 8000rpm, adequada per a les condicions de rotació d’alta velocitat a llarg termini.

És un nou producte desenvolupat per la nostra empresa a partir de la tecnologia especial del pont de soca, adequat per a tot tipus d’ocasions de mesurament de parell amb petit volum i alta velocitat.

◆ Tparàmetre ecològic

Paràmetre	Especificacions
Capcity rs’ha de.	3,5,10,20,30,50,50nm (opcional)
Tensió d’alimentació d’alimentació	± 15V CC (sortida de senyal de freqüència), 24V DC (sortida de tensió o senyal de corrent)
Senyal de parell	5 ~ 15KHz (amplitud de 12V, 0. 0. 10KHz), 4 ~ 20MA, 1 ~ 5V, 0-10 V (opcional)
RAnge de velocitats	0 ~ 1000,3000,6000,8000 rpm
Precisió	±0.25%, ±0.5%
Estabilitat de l'any	0. 25% \/ any
Resistència a l’aïllament	Més gran o igual a 2000mΩ (100VDC)
Temperatura ambient	-20 ~ 60 graus
Humitat relativa	0-90%rh
Capacitat de sobrecàrrega	150%
Resposta de freqüència	1ms

Accessoris opcionals

	Mesurador de parell, indicador Accessoris: Eines d’instal·lació Visualització de valor de parell només Cable; Cable de sensor de parell Opcional: Suport RS232

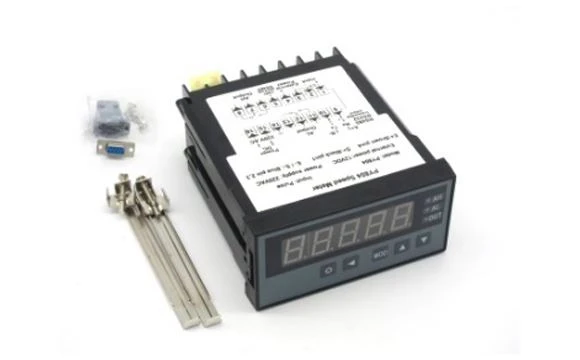

	Mesurador de velocitat Accessoris: Eines d’instal·lació Visualització del valor de velocitat només Cable: cable de sensor de parell Opcional: RS232.
	Acoblar Alumini per a petita capacitat Acer d’aliatge per a la capacitat mitjana Acer inoxidable per a gran capacitat

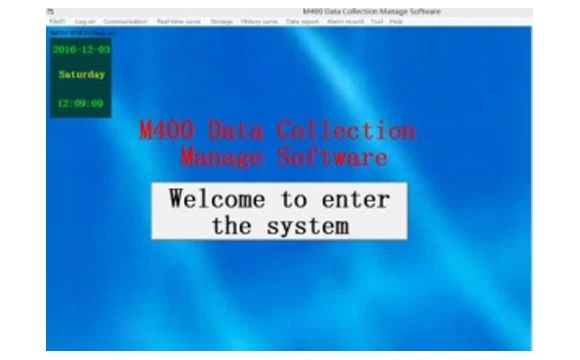

	Programari de PC 1, Visualització de dades de suport, emmagatzematge, descàrrega. 2, capaç de mostrar les dades del parell, de la velocitat i del consum d'energia si el comptador connectat a això admet aquestes funcions.

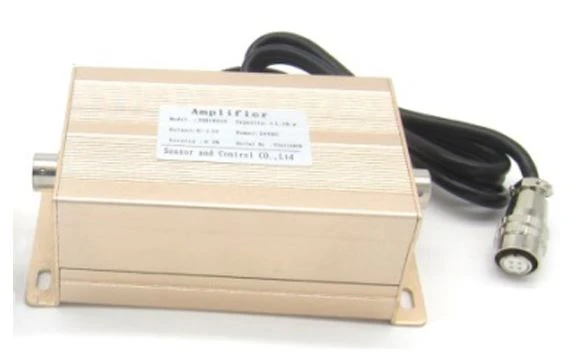

	Transmissors: Per convertir la sortida mv\/ v a la sortida analògica, com 0-5 v\/ 0-10 v\/ 4-20 mA
