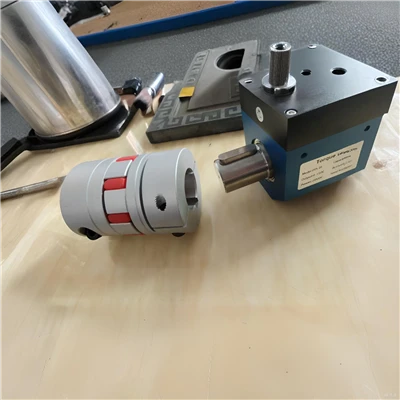

Transductor de parell rotatiu per controlar la velocitat i el parell

Connexió del transductor de parell dinàmic amb PC i indicador extern

Model: DST-01

Els transductors de parell dinàmics són components crítics en els sistemes de calibratge de claus dinàmiques, que proporcionen una mesura precisa del parell aplicat alhora que compensen les forces de reacció.

1. Paper en sistemes de calibratge

El transductor de parell dinàmic per a la calibració industrial s'integra amb sistemes de calibratge que inclouen controls de motor pas a pas, sensors de parell i codificadors per aconseguirfuncionament manual, automàtic o electrònic del volant

Habilitan tots doscontrol de-bucle obert i-bucle tancat, garantint la precisió de la calibració mitjançant comentaris-en temps real

2. Característiques tècniques crítiques

Suport TEDS (IEEE1451.4).: Automatitza la identificació del sensor i els paràmetres de calibratge, reduint els errors de configuració

Construcció Robusta:

Acer inoxidable per a la resistència a la corrosió en entorns industrials

Aliatge d'alumini per a aplicacions lleugeres

Protecció de sobrecàrrega: suporta un 150% de sobrecàrrega segura i un 300% de sobrecàrrega final

Resiliència ambiental: Unitats amb classificació IP65, resisteixen l'entrada de pols/aigua

3. Integració en fluxos de treball de calibració

Muntatge: els dissenys d'accionament de brida/{0}}quadrat permeten l'acoblament directe amb claus dinamomiques, minimitzant els errors de desalineació

Processament del senyal: Requereix compatibilitat amb:

Circuits de freqüència quadruplicats per a la reducció del soroll

Cables blindats (p. ex., poliuretà/PVC-apantallats) per a mesures precises de baix-soroll

Compensació de temperatura: Crític per a la deriva en condicions variables de laboratori/camp

◆ Dimensions:

◆ Característiques i aplicacions

Transductor de parell dinàmic per al calibratge industrial,emet un senyal de freqüència de 5 ~ 15 kHz o un senyal de corrent de 4 ~ 20 mA, adequat per a transmissió de llarga -distància.

La funció és de mida petita, fàcil d'utilitzar i d'instal·lar, amb una forta capacitat anti{0}}interferència del senyal.

El producte és de tipus sense-contacte, sense desgast, la velocitat màxima de 8.000 rpm, adequat per a condicions de rotació a-alta-velocitat a llarg termini.

És un producte nou desenvolupat per la nostra empresa sobre la base de la tecnologia especial del pont de tensió, que és adequat per a tot tipus d'ocasions de mesura de parell amb volum petit i alta velocitat.

Aplicacions:
El sensor de parell dinàmic de la sèrie DTS és un dispositiu de mesura precís per al parell i el consum d'energia mecànica. Aplicat principalment a
1.1 Electromotor, motor de motor, motor de-combustió interna i altres equips rotatius.
1.2 Ventilador, bomba d'aigua, clau de torsió
1.3 Tren, cotxe mòbil, tractor, avió, vaixell, màquina minera
1.4 Sistema de reciclatge d'aigua
1.5 Viscosímetre
1.6 Indústria de procés
1.7 Calibració de la clau dinamomàtica

1.8 Indústria aeroespacial, automàtica i altres indústries manufactureres

◆ Tparàmetre tècnic

Accessoris opcionals



	Parometre, indicador Accessoris: eines d'instal·lació Visualització només del valor de parell cable; Cable del sensor de parell Opcional: suport RS232
	Mesurador de velocitat Accessoris: eines d'instal·lació Visualització només del valor de velocitat Cable: cable del sensor de parell Opcional: RS232.
	Acoblaments Alumini per a poca capacitat Acer d'aliatge per capacitat mitjana Acer inoxidable per a gran capacitat
	Programari de PC 1, Suport de visualització de dades, emmagatzematge, descàrrega. 2, capaç de mostrar dades de parell, velocitat i consum d'energia si el mesurador connectat admet aquestes funcions.
	Transmissors: Per convertir la sortida mv/v a la sortida analògica, com ara 0-5V / 0-10V / 4-20mA
