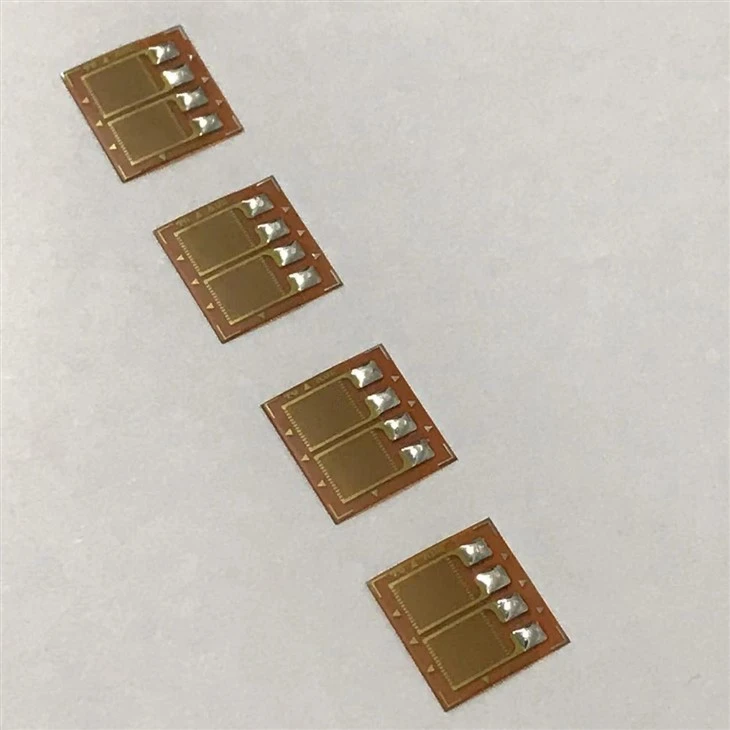

Mitjà pont doble paral·lel disseny de client
Model: Sèrie FB
Extensometres dobles paral·lelesconsta de dos extensometres lineals disposats en paral·lel. Es poden utilitzar amb diverses configuracions de circuits de pont. Un exemple comú és el circuit ple-pont plegat, on dos extensometres paral·lels es col·loquen a costats oposats de l'estructura. Els extensometres dobles paral·lels són indispensables en escenaris que exigeixen alta precisió, resiliència ambiental i anàlisi de deformacions en diversos eixos{-. La seva versatilitat abasta indústries des de la maquinària pesada fins a l'enginyeria biomèdica, cosa que els converteix en una pedra angular de la tecnologia moderna de mesura de la tensió. Consulteu sempre les directrius del fabricant per a una instal·lació i calibratge òptimes.
Especificació:
Material portador: Aldehid fenòlic / Poliimida / Epoxi
Material de la graella: làmina (aliatge de níquel coure, Constantan o Karma)
Resistència: 350-1000 Ohm
Punt de soldadura: 3 o 4
Temperatura de funcionament －20-＋80 graus, rang de compensació de temperatura ＋10-＋80 graus
Tres (3) punts de soldadura, estables a llarg termini
| Model núm. | Mida de la graella (mm) |
Mida de la base (mm) | Distància de la quadrícula (mm) |
| BF(BA/BE)350-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF(BA/BE)350-3FB | 3.1×3.1 | 7.2×7.6 | / |
| BF(BA/BE)350-4FB | 4.0×2.7 | 8.1 ×6.9 | / |
| BF(BA/BE)350-6FB | 6.0×2.7 | 10.3×6.9 | / |
| BF( BA/BE) 1000-2FB | 2.0×3.2 | 5.7×7.7 | / |
| BF( BA/BE) 1000-3FB | 3.0×3.3 | 7.1 ×7.8 | / |
Aplicacions:
Cèl·lules de càrrega i sensors de parell:Per a la mesura precisa de la força o del parell de rotació.
Monitorització de la salut estructural:Detecció de tensió en ponts, edificis o components aeroespacials.
Proves de materials/Proves de xoc/anàlisi de pressió:Avaluació del comportament d'estrès-deformació als laboratoris.
Nota:Altres models i mides estan disponibles segons la petició del client
