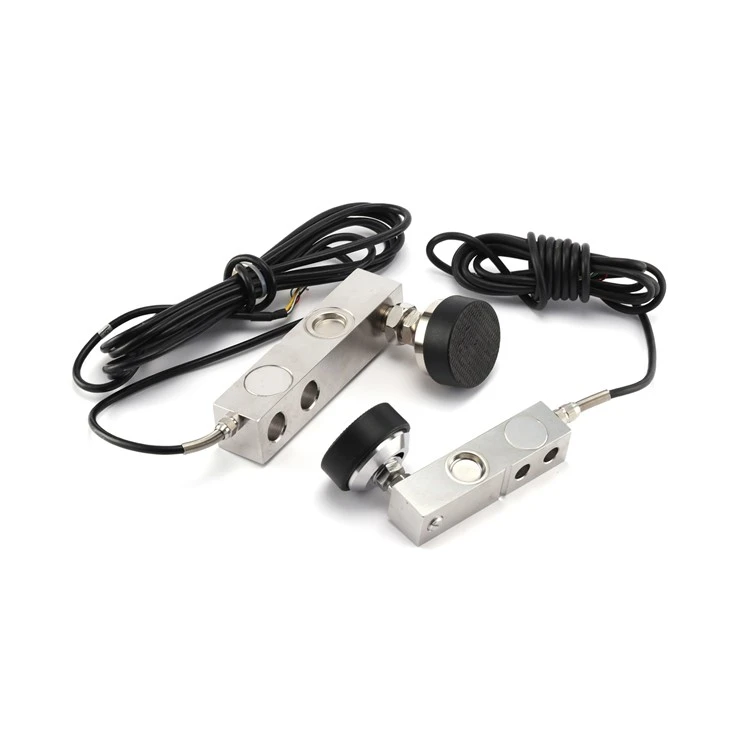

Cèl·lules de càrrega de feix de cisalla única per al sistema de pesatge industrial
Model:SD-03
Capacitat:100kg-10.000kg
Característiques:
Cèl·lula de càrrega de feix de cisalla única, la capacitat oscil·la entre 100 kg i 10.000kg
Material: acer d’aliatge o acer inoxidable, alta qualitat, alta precisió estàndard OIML, baixos costos,
Segellat làser, prova d’aigua a IP68, anti -corrosió.
Aplicacions:Escales del sòl, escales de plataformes, pont i altres dispositius de pesatge.
Dimensions: (mm)
|
Capacitat |
L |
L1 |
L2 |
L3 |
L4 |
d |
B |
M |
|
1 ~ 4 (klb) 0,5 ~ 2 (t) |
130 |
56.5 |
15.8 |
25.4 |
76.2 |
13.5 |
31.8 |
M16X2 |
|
5 ~ 10 (KLB) 2,5 ~ 5 (t) |
171.5 |
77.2 |
19.1 |
38.1 |
95.3 |
20 |
38.1 |
M18X1.5 |
|
20 (KLB) 10 (t) |
222.3 |
101.6 |
25.4 |
50.8 |
120.7 |
26.2 |
50.8 |
M24x2 |
|
Especificació: |
|||
|
Precisió: |
C3 |
||
|
Error combinat: |
±0.02 |
||
|
Sortida nominal: |
2mV / 3MV / V ± 0,003 |
||
|
Creep (%fs/30min): |
±0.02 |
||
|
No - linealitat (%fs) |
±0.02 |
||
|
Histèresi: (%fs) |
±0.02 |
||
|
Balanç zero (%fs): |
±1.0 |
||
|
Resistència a l’entrada: |
350±5 |
||
|
Resistència a la sortida: |
350±5 |
||
|
Resistència a l'aïllament: |
Més gran o igual a 5000 (100VDC) |
||
|
Temp. Efecte sobre el període (%FS/10 graus): |
±0.017 |
||
|
Temp. efecte sobre zero (%fs/10 graus): |
±0.02 |
||
|
Utilitzeu temp. Gamma (grau): |
-20-+55 |
||
|
Tensió d’excitació (V): |
9-12 (DC) |
||
|
Sobrecàrrega de seguretat (%fs) |
150% |
||
|
Sobrecàrrega definitiva (%fs) |
200% |
||
|
Defensar el grau |
IP68 |
||
|
Longitud del cable: |
3 metres -10 metres |
||
|
Mètode de connexió de filferro |
|||
|
Vermell=exc+ |
Black=exc - |
Green=senyal+ |
White=senyal - |
